數顯電接點壓力表采用穩定性能極好的壓力傳感器作為其敏感元件，以檢測過程介質壓力。不銹鋼接口與多種介質兼容。主要應用于石油化工、煤礦液壓、電站大壩、汽車電子、液位測量等。具有防水、防爆全封閉結構.儀表帶上下限調節設定裝置，供作業系統自動控制或發訊用。其抗振結構可有效抑制指針的抖動、沖擊，保護接點，使儀表指示清晰，電信號切換可靠，工作穩定。
數顯電接點壓力表接線示意圖：

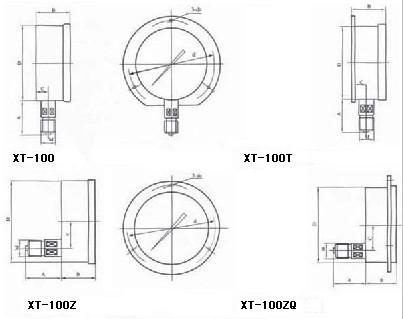

型號 | 外形尺寸 mm | ||||||
A | B | C | D | d | d0 | M | |
XT-100 | 44 | 45 | 18 | 100 | / | / | 20X1.5 |
XT-100T | 44 | 46 | 19 | 118 | 5.5 | ||
XT-100Z | 43 | 45 | 34 | / | / | ||
XT-100ZQ | 43 | 45 | 44 | 118 | 5.5 | ||
XT-150 | 50 | 47 | 19 | 149 | / | / | 20X1.5 |
XT-150T | 50 | 48 | 20 | 165 | 5.5 | ||
XT-150Z | 51 | 47 | 55 | / | / | ||
XT-150ZQ | 51 | 47 | 55 | 165 | 5.5 | ||
注：連接螺紋可按要求訂貨 | |||||||
數顯電接點壓力表技術參數：
測量范圍 | -0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4 | |
精確度% | ± 0.5 | |
| 供電方式 | 24VDC | |
接點電參數 | 工作電壓 | 24VDC 220vAC |
*大工作電流 | 5A | |
*大功率 | 5A/240VAC | |
連接器 | X14K4P | |
使用工作溫度：-25℃~55℃
工作壓力上限：不大于儀表上限的2/3
工作環境振動頻率不大于25Hz，振幅不大于0.5mm
儀表執行標準：Q/320211 DGH05-2004

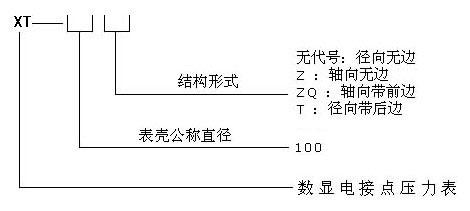

數顯電接點壓力表型號命名：
使用與訂貨須知：
儀表工作環境應無腐蝕性氣體。
訂貨請說明名稱、型號及測量范圍。
